Как используется RTLS для трекинга оборудования и оптимизации обходов на крупных НПЗ

Введение

По всей России существует огромное количество крупнейших нефтехимических центров. Масштабные производственные комплексы, протяжённость технологических коридоров которых исчисляется десятками километров, а номенклатура оборудования превышает десятки тысяч единиц. Компания «Навигационные решения» реализовала один из наиболее технически сложных и масштабных проектов по внедрению системы позиционирования в реальном времени — RTLS (Real-Time Location System) — на крупном нефтеперерабатывающем заводе (НПЗ).

Заказчик проекта, чьё название скрыто в соответствии с соглашением о неразглашении (NDA), относится к числу ведущих предприятий российской нефтехимии. Масштаб объекта, чувствительность производственных процессов и высокие требования к промышленной безопасности сделали этот проект эталонным для отрасли.

В данной статье мы подробно рассматриваем задачи, которые стояли перед заказчиком, техническую архитектуру решения, ход внедрения и измеримые результаты — как финансовые, так и операционные.

1. Контекст и вызовы нефтехимического производства

Нефтехимические предприятия работают в условиях экстремальных климатических нагрузок: температура в регионе опускается до −40 °C зимой и поднимается до +35 °C летом. Промышленная зона охватывает сотни гектаров, а производственная инфраструктура включает:

• технологические установки первичной и вторичной переработки нефти;
• резервуарные парки;
• компрессорные и насосные станции;
• эстакады налива и слива;
• системы факельного хозяйства;
• административные и ремонтные корпуса.

Физическая удалённость цехов друг от друга, многоуровневая этажность установок и плотная металлоконструкция создают условия, при которых стандартные GPS-решения неэффективны: сигнал блокируется металлом, высотными конструкциями и закрытыми помещениями.

Именно в этих условиях потребовалась технология, способная работать в indoor и outdoor средах одновременно, обеспечивая точность позиционирования от 30 см до 3 метров в зависимости от зоны.

2. Проблемы заказчика до внедрения RTLS

До начала сотрудничества с «Навигационными решениями» заказчик столкнулся с рядом системных операционных проблем, характерных для крупных НПЗ:

2.1. Потери времени при поиске оборудования

Переносное технологическое оборудование — манометры, газоанализаторы, переносные насосы, такелажные приспособления, мобильные стенды — регулярно «терялось» на производственной площадке. Механики и технологи тратили от 40 до 120 минут в смену на его поиск. В масштабах предприятия это ежегодно выливалось в тысячи человеко-часов непроизводительного времени.

2.2. Неоптимальные маршруты обходов

Персонал контроля технологического состояния (обходчики) следовал маршрутам, сформированным исходя из хронологической логики (согласно бумажным обходным листам), а не из реального приоритета оборудования. Это приводило к:

• пропускам критических точек контроля;
• задержкам фиксации отклонений параметров;
• избыточным холостым перемещениям по площадке.

2.3. Отсутствие актуальной картины местоположения персонала

Диспетчеры не имели возможности в режиме реального времени видеть, где именно находится каждый сотрудник. При внештатных ситуациях это критически замедляло реагирование.

2.4. Несоблюдение регламентов доступа в опасные зоны

Ряд технологических зон с повышенным уровнем опасности требует строгого контроля доступа и учёта времени пребывания. Бумажный журнал не позволял фиксировать эти данные с необходимой точностью и оперативностью.

2.5. Низкая эффективность технического обслуживания (ТО)

Технический персонал не мог оперативно подтвердить факт физического присутствия у оборудования в момент выполнения ТО. Документирование носило постфактум-характер, что снижало доверие к данным в системе EAM.

3. Что такое RTLS и почему эта технология подходит для НПЗ

RTLS (Real-Time Location System) — это система, позволяющая определять местоположение людей, транспортных средств и объектов в режиме реального времени с использованием радиочастотных или ультраширокополосных (UWB) технологий.

Ключевые технологии, применяемые в промышленном RTLS:

Технология	Точность	Применение на НПЗ
UWB (Ultra-Wideband)	10–30 см	Indoor-позиционирование в закрытых установках
BLE (Bluetooth Low Energy)	1–5 м	Зональный трекинг в крупных помещениях
Wi-Fi RTLS	3–10 м	Административные и ремонтные зоны
GPS/GNSS	3–5 м	Открытые площадки, резервуарные парки
Гибридный режим	0,3–3 м	Сквозной трекинг indoor+outdoor

Для условий нефтехимического предприятия был выбран гибридный подход, сочетающий UWB-позиционирование в критически важных закрытых зонах и BLE/GPS в наружных локациях.

Почему RTLS особенно эффективен для НПЗ:

1. Работа во взрывоопасных зонах — оборудование сертифицировано по классификации Ex (ATEX/IECEx).
2. Металлоёмкие конструкции — UWB менее чувствителен к многолучевому распространению сигнала, чем Wi-Fi или Bluetooth.
3. Масштабируемость — инфраструктура якорных узлов наращивается по мере расширения покрытия.
4. Интеграция с промышленными платформами — стандартные API позволяют передавать данные в ERP, EAM, MES, SCADA.

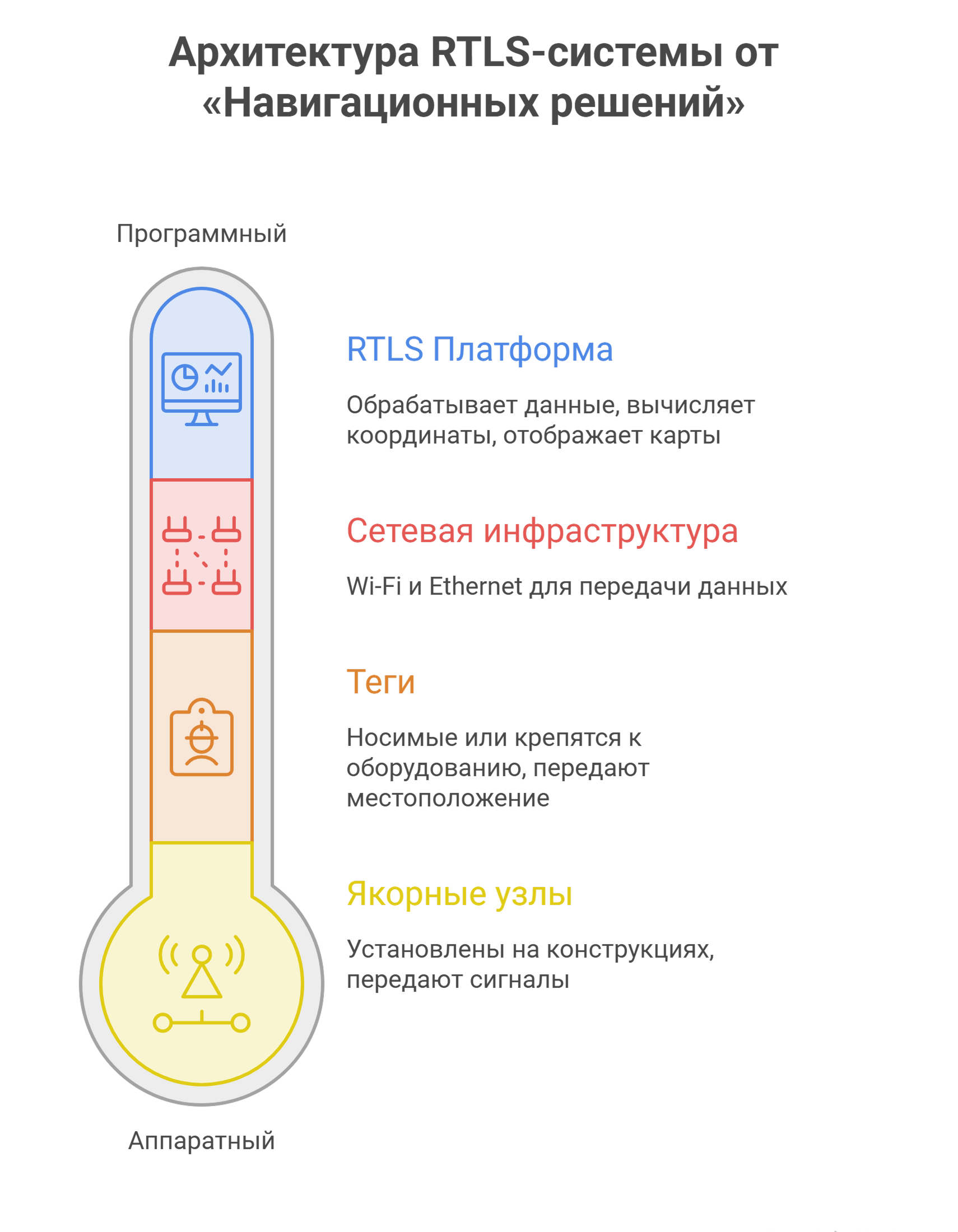

4. Архитектура решения от «Навигационных решений»

«Навигационные решения» разработали для заказчика многоуровневую архитектуру RTLS-системы, адаптированную к специфике нефтехимического производства.

4.1. Аппаратный слой

Якорные узлы (Anchors):

• UWB-якоря установлены на высоте 4–8 м на конструкциях технологических установок, в насосных залах, компрессорных и на эстакадах;
• Шаг установки: 15–25 м в зависимости от требуемой точности и планировки зоны;
• Всего установлено: более 1 200 якорных узлов на всём объекте;
• Исполнение: взрывозащищённое, IP67, рабочая температура −50…+70 °C.

Теги (Tags):

• Носимые теги для персонала — встроены в каску или носятся как пропуск на шее;
• Теги на оборудование — крепятся к переносным приборам, инструментам, технологическим тележкам;
• Батарейный ресурс: от 6 месяцев до 3 лет в зависимости от режима работы.

Сетевая инфраструктура:

• Промышленная Wi-Fi-сеть IEEE 802.11ac для передачи данных от якорей на серверы;
• Резервирование каналов связи через проводной Ethernet там, где это возможно;
• Пограничные шлюзы (Edge Gateways) обрабатывают данные локально и минимизируют задержки.

4.2. Программный слой

Платформа «Навигационных решений» — собственная разработка «Навигационных решений»:

• Движок позиционирования — обрабатывает сигналы с якорей, вычисляет координаты в режиме реального времени с частотой обновления до 10 Гц;
• Модуль карт — цифровой двойник предприятия на основе BIM-модели и облака точек лазерного сканирования; отображает поэтажные планы установок;
• Модуль трекинга оборудования — журнал перемещений каждой единицы с историей и тепловыми картами;
• Модуль обходов — формирует оптимальные маршруты, отслеживает их выполнение, фиксирует время у каждой точки контроля;
• Модуль безопасности — геозоны, предупреждения при входе в опасные зоны, SOS-кнопка;
• Аналитика и отчётность — дашборды KPI, экспорт в Excel/PDF, REST API для интеграций.

4.3. Интеграционный слой

Система интегрирована с:

• SAP PM (Plant Maintenance) — автоматическая передача данных о выполнении обходов и ТО;
• АСУТП / SCADA — получение данных о технологических параметрах для привязки к маршрутным точкам;
• Система контроля доступа (СКУД) — синхронизация данных о нахождении персонала;
• HR-система — учёт рабочего времени с геоподтверждением.

5. Трекинг оборудования: как это работает на практике

5.1. Что отслеживается

В проекте было промаркировано и поставлено на RTLS-учёт более 3 500 единиц переносного и перемещаемого оборудования:

• переносные газоанализаторы и детекторы;
• портативные манометры и термометры;
• переносные насосные агрегаты;
• такелажные приспособления (стропы, скобы, талрепы);
• лестницы-стремянки и переносные рабочие платформы;
• инструментальные тележки;
• переносные сварочные посты;
• огнетушители в цехах.

5.2. Сценарий использования: механик ищет газоанализатор

До внедрения RTLS: Механик получает задание на проверку загазованности в насосном зале. Газоанализатор «числится» за цехом, но где именно он находится — неизвестно. Механик обходит несколько помещений, спрашивает у коллег, тратит 50–70 минут.

После внедрения RTLS: Механик открывает мобильное приложение «НР.Локатор» на смартфоне или планшете, вводит наименование или инвентарный номер газоанализатора. На интерактивной карте мгновенно отображается его местоположение с точностью до 1–2 метров. Путь до оборудования занимает 5–7 минут.

5.3. Предотвращение несанкционированного перемещения

Для высокоценного оборудования настраиваются геозоны хранения. При выходе объекта за пределы разрешённой зоны система автоматически формирует уведомление для ответственного лица. Это позволило практически исключить случаи несанкционированного перемещения и потерь оборудования между цехами.

5.4. Тепловые карты использования

На основе накопленных данных о перемещениях платформа строит тепловые карты: какое оборудование и в каких зонах используется чаще всего. Это позволяет оптимально распределить хранение инструментов и приборов — ближе к точкам наибольшей потребности.

6. Оптимизация маршрутов обходов: цифровой обходчик

Одним из ключевых функциональных модулей стал «Цифровой обходчик» — инструмент оптимизации маршрутов регламентных обходов технологического персонала.

6.1. Логика построения маршрутов

Традиционный подход: обходчик следует фиксированному маршруту по бумажному листу вне зависимости от текущего состояния оборудования.

Подход «НР.Локатор»: маршрут формируется динамически с учётом:

• приоритетов оборудования (критичность, время последнего обслуживания, данные из SAP PM);
• текущего местонахождения обходчика — система рассчитывает оптимальную последовательность точек с минимальным суммарным расстоянием (алгоритм TSP — задача коммивояжёра с учётом реальных маршрутов движения);
• технологических параметров из АСУТП — при отклонении параметра от нормы соответствующая точка автоматически повышает приоритет;
• времени суток и длительности смены — маршрут адаптируется под оставшееся рабочее время.

6.2. Мобильное рабочее место обходчика

Обходчик получает планшет с защитным исполнением (IP65) с предустановленным приложением «НР.Обходчик»:

• интерактивная карта с текущим маршрутом;
• список точек с описанием: что проверить, какие параметры снять, на что обратить внимание;
• возможность фиксации отклонений с фотодокументированием;
• голосовой ввод комментариев;
• автоматическое подтверждение нахождения у точки контроля по геолокации — без ручного сканирования QR/штрихкодов.

6.3. Контроль качества обходов

Диспетчер в центре управления видит в реальном времени:

• на каком этапе маршрута находится каждый обходчик;
• какие точки уже пройдены, на каких зафиксированы отклонения;
• сколько времени обходчик провёл у каждой точки (выявление «галочных» проходов);
• общий процент выполнения обхода.

По завершении смены автоматически формируется электронный обходной лист с геоподтверждёнными данными, который передаётся в SAP PM.

7. Интеграция с EAM и MES-системами предприятия

Полноценная ценность RTLS раскрывается не в изоляции, а в контексте интеграции с существующими корпоративными системами.

7.1. Интеграция с SAP PM (Plant Maintenance)

• Данные о выполнении обходов автоматически закрывают наряд-задания (Work Orders) в SAP PM — без ручного ввода;
• Временны́е метки с геоподтверждением используются как цифровая подпись факта выполнения работ;
• При обнаружении отклонений обходчиком система автоматически создаёт уведомление о неисправности (Notification) в SAP PM.

7.2. Интеграция с MES

• MES получает информацию о реальном местоположении производственного персонала для корреляции с производственными событиями;
• При плановом ТО MES направляет сигнал в «НР.Локатор», и система автоматически назначает ближайшего доступного специалиста и прокладывает маршрут к оборудованию.

7.3. Интеграция со SCADA

• Точки технологического контроля на маршруте обходчика получают актуальные значения параметров прямо из SCADA — обходчик видит эталон и фиксирует отклонение относительно него;
• При срабатывании сигнализации SCADA система RTLS определяет ближайшего к источнику аварийного сигнала сотрудника и направляет его туда первым.

8. Промышленная безопасность и зоны доступа

Нефтехимическое производство — среда повышенной опасности. Функционал RTLS в части промышленной безопасности стал одним из наиболее востребованных на объекте.

8.1. Геозоны и контроль доступа

На карте предприятия выделено более 140 геозон с различными уровнями доступа:

• Зелёные зоны — свободный доступ;
• Жёлтые зоны — доступ по допуску, система фиксирует время входа/выхода;
• Красные зоны — доступ строго ограничен, при несанкционированном проникновении — немедленный сигнал диспетчеру и руководителю работ;
• Временные зоны — создаются на время проведения огневых или газоопасных работ.

8.2. Тревожная кнопка (SOS)

Каждый носимый тег оснащён кнопкой экстренного вызова. При нажатии:

1. Диспетчер получает мгновенный звуковой и визуальный сигнал с точным местоположением сотрудника;
2. Ближайшие коллеги получают уведомление на свои устройства;
3. Система автоматически логирует инцидент с временно́й меткой.

8.3. Контроль одиночной работы (Man Down)

Для зон, где сотрудник работает без напарника, настраивается контроль активности тега. При отсутствии движения более заданного времени (например, 5 минут) система формирует предупреждение — возможная потеря сознания или несчастный случай.

8.4. Эвакуация

При объявлении тревоги система за секунды формирует отчёт об эвакуации: кто и где находится на площадке, кто уже покинул опасную зону, кто ещё остаётся внутри. Это радикально повышает эффективность работы аварийно-спасательных служб.

9. Ход внедрения: этапы и сроки

Проект реализован в четыре этапа общей продолжительностью 14 месяцев.

Этап 1: Предпроектное обследование (1,5 месяца)

• Лазерное сканирование производственных площадок и создание цифровой модели объекта;
• Радиочастотное обследование для выбора оптимальной технологии позиционирования в каждой зоне;
• Интервью с персоналом — технологами, механиками, диспетчерами, специалистами по ОТиПБ;
• Анализ существующих систем (SAP, SCADA, СКУД) и разработка схем интеграции;
• Согласование требований к взрывозащищённому исполнению оборудования.

Этап 2: Пилотное внедрение (2 месяца)

• Развёртывание системы в рамках одной технологической установки (~200 якорных узлов);
• Подключение 80 носимых тегов для персонала и 300 тегов на оборудование;
• Тестирование точности позиционирования и корректировка расстановки якорей;
• Пилотная эксплуатация с вовлечением 2 бригад обходчиков;
• Сбор обратной связи и корректировка UX мобильного приложения.

Этап 3: Тиражирование на всё предприятие (8 месяцев)

• Поэтапное развёртывание по секциям и цехам — без остановки производства;
• Маркировка и ввод в систему всего переносного оборудования;
• Обучение персонала: диспетчеры, обходчики, механики, специалисты ОТиПБ;
• Запуск интеграций с SAP PM, MES, СКУД;
• Настройка всех геозон и параметров безопасности.

Этап 4: Стабилизация и оптимизация (2,5 месяца)

• Тонкая настройка алгоритмов маршрутизации под специфику производства;
• Обучение системы на накопленных данных о перемещениях персонала;
• Передача системы на сервисное обслуживание силами «Навигационных решений»;
• Разработка регламентов работы с системой для включения в производственные инструкции.

10. Измеримые результаты проекта

Через 6 месяцев после полноценного запуска системы была проведена независимая оценка результатов в сравнении с базовыми показателями.

10.1. Операционные показатели

Показатель	До внедрения	После внедрения	Изменение
Среднее время поиска переносного оборудования	68 мин/смена	6 мин/смена	−91%
Покрытие точек контроля за обход (% от плана)	74%	97%	+23 п.п.
Среднее время выявления отклонения параметров	4,2 ч	0,8 ч	−81%
Количество случаев несанкционированного доступа в опасные зоны	18/мес	1–2/мес	−89%
Доля автоматически закрытых нарядов-заданий в SAP PM	0%	78%	+78 п.п.
Среднее время реагирования при нажатии кнопки SOS	> 8 мин	< 90 сек	−81%

10.2. Экономические показатели

• Сокращение непроизводительных потерь рабочего времени на 47 000 человеко-часов в год;
• Снижение затрат на поиск и замену потерянного оборудования на ~12,4 млн руб. в год;
• Сокращение простоев из-за задержки поиска оборудования — экономия ~8,7 млн руб. в год;
• Срок окупаемости проекта (ROI): расчётный — 26 месяцев, фактический по темпам — 19 месяцев.

10.3. Показатели промышленной безопасности

• Ни одного несчастного случая, связанного с несанкционированным нахождением в опасной зоне, за 18 месяцев после запуска;
• Сокращение времени плановых эвакуационных учений на 34% — за счёт мгновенного учёта персонала;
• Повышение дисциплины соблюдения регламентов обходов — зафиксировано службой ОТиПБ.

10.4. Качество данных для технического обслуживания

Благодаря автоматической передаче геоподтверждённых данных в SAP PM качество и полнота данных о техническом обслуживании выросли до уровня, позволяющего перейти к предиктивной аналитике: система уже идентифицирует оборудование с нехарактерными паттернами посещений как потенциально требующее внеплановой диагностики.

11. Выводы и применимость для других НПЗ России

Проект продемонстрировал, что технология RTLS в нефтехимии — это не просто «умный GPS». Это инфраструктурная платформа, которая меняет операционную культуру предприятия: от реактивного управления к проактивному, от бумажных журналов к верифицированным цифровым данным, от хаотичного поиска к предсказуемой логистике ресурсов.

Ключевые выводы:

1. Гибридный подход UWB + BLE + GPS — единственное жизнеспособное решение для крупных НПЗ со сложной инфраструктурой.
2. Интеграция с EAM/MES/SCADA критична — RTLS без интеграций — это просто карта, интеграции превращают её в операционный инструмент.
3. Вовлечение персонала с первого этапа — успех пилота определяется не только техническим исполнением, но и готовностью людей работать с новыми инструментами.
4. Поэтапное развёртывание без остановки производства — обязательное требование для нефтехимии; «большого взрыва» здесь нет.
5. ROI достигается быстрее, чем ожидается — экономия на непроизводительных потерях времени оказывается более значительной, чем показывают предпроектные оценки.

Применимость для других объектов:

Описанная архитектура масштабируема и применима для:

• НПЗ любого масштаба в России и СНГ;
• нефтехимических комплексов;
• газоперерабатывающих заводов;
• крупных металлургических предприятий;
• портовых терминалов и логистических хабов.

«Навигационные решения» готовы провести предпроектное обследование вашего объекта и разработать технико-коммерческое предложение с расчётом ROI, адаптированным под специфику вашего производства.
